Reductors de cargol sense fi: com triar el model adequat per a cada aplicació

Hi ha components industrials que reben poca atenció fins que fallen. El reductor és un d’ells. Quan funciona bé, passa desapercebut. Quan està mal dimensionat o mal escollit, els símptomes apareixen de manera progressiva: la màquina perd eficiència, el consum puja, el manteniment s’incrementa i, finalment, arriba l’aturada no planificada.

Entendre com funciona un reductor de cargol sense fi i quins paràmetres determinen la selecció correcta és la millor manera d’evitar aquest escenari.

Què fa un reductor de cargol sense fi

Un reductor de cargol sense fi transforma la velocitat d’entrada del motor en una velocitat de sortida inferior, augmentant el parell proporcionalment. La relació de reducció indica quantes voltes fa l’eix d’entrada per cada volta de l’eix de sortida: amb una relació 25:1, el motor gira 25 vegades per cada volta a la sortida.

Aquesta arquitectura ofereix avantatges específics respecte a altres tipus de reductors: alta relació de reducció en un format compacte, funcionament silenciós, autofrè natural en relacions altes —el que evita que la càrrega mogui el motor quan s’atura— i bona capacitat d’absorció de xocs i vibracions.

Els paràmetres que determinen la selecció

Escollir un reductor no és només triar la mida. Els paràmetres rellevants són:

Parell nominal de sortida: el parell que l’aplicació necessita de manera continuada.

Relació de reducció: determinada per la velocitat d’entrada del motor i la velocitat de sortida requerida.

Factor de servei: té en compte el tipus de càrrega (uniforme, amb xocs, intermitent) i les hores de funcionament diari.

Configuració de muntatge: condicionada per l’espai disponible i el disseny mecànic de la màquina.

Compatibilitat amb el motor: mida de brida (B14A o B5) i mida de carcassa del motor.

La gamma WEG sèrie W

WEG ofereix la sèrie W de reductors de cargol sense fi per cobrir un rang ampli d’aplicacions industrials. La gamma va de W030 a W110, amb parells nominals de 20 Nm fins a 727 Nm i relacions de reducció d’entre 7,5:1 i 100:1 segóns la mida.

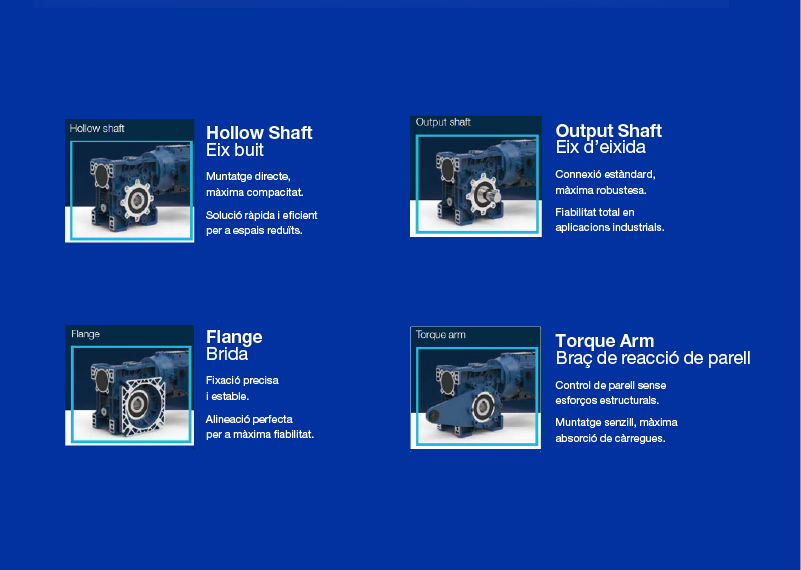

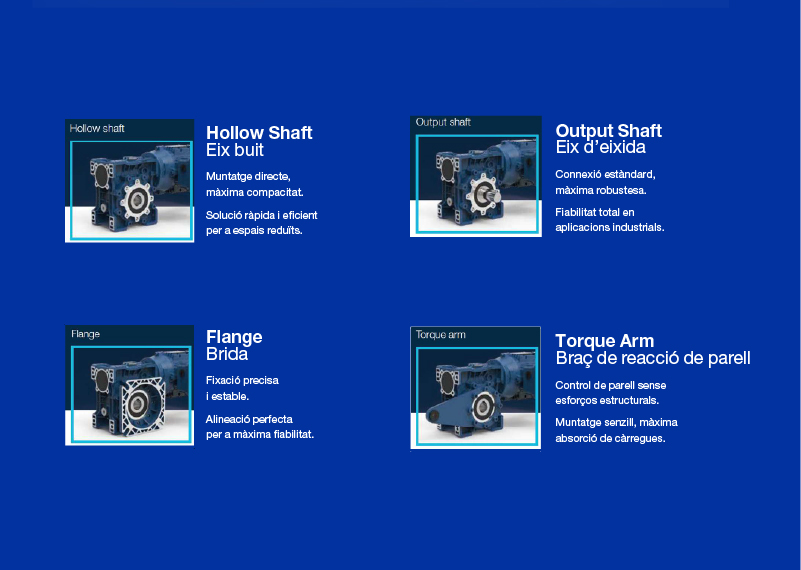

Cada mida està disponible en quatre configuracions de muntatge:

Hollow Shaft: muntatge directe sobre l’eix de la màquina, sense acoblaments intermedis.

Output Shaft: connexió estàndard per a acoblaments convencionals. Màxima robustesa i facilitat de substitució.

Flange: fixació precisa i estable directament a la màquina. Millora l’alineació i la fiabilitat en cicles intensius.

Torque Arm: complementa la configuració Hollow Shaft per absorbir el parell reactiu sense transmetre esforços estructurals a la màquina.

La carcassa és d’alumini en les mides W030 a W090, i de fosa en la W110.

Aplicacions habituals

Cintes transportadores, agitadors i mescladors, sistemes de dosificació, portes i tancaments industrials automatitzats, maquinària d’embalatge i etiquetatge, i sistemes d’elevació de baixa velocitat.

Com t’ajudem des de Mapel

Disposem de la gamma WEG sèrie W en estoc i donem suport tècnic en la selecció del model adequat per a cada aplicació. Si teniu una aplicació concreta a valorar, el nostre equip tècnic us pot acompanyar en el dimensionament i la selecció de la referència correcta.
